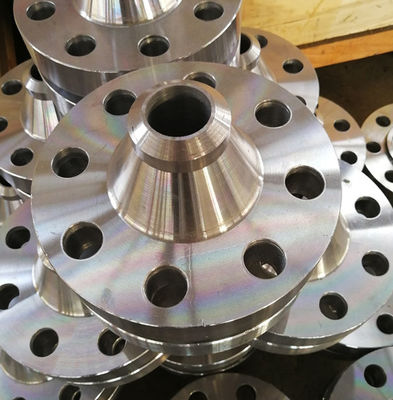

Petrol ASTM A105 Karbon Çelik Flanş Halkaları Standart Olmayan Bolt Delikleriyle

Özel şekilli Petrol Flanş Halkaları (Standart Olmayan Bolt Delikleri) ASTM A105 Karbon Çelik Yüksek Basınçlı Korozyona Dayanıklı

1:Ürün Genel Görünümü:

Özel şekilli Petrol Flanş Halkalarımız yüksek basınç direnci, korozyon dayanıklılığı ve standart olmayan konfigürasyonlar gerektiren zorlu petrol ve gaz uygulamaları için tasarlanmıştır.ASTM A105 karbon çelikten üretilmiş ve karmaşık geometriler ve özel bult delik desenleri için hassas işlenmiştir, bu flensler boru hattlarında, kuyu başlarında ve rafiner sistemlerinde güvenilir bir performans sağlar.

2,Özellikleri ve Özellikleri

1Üstün malzeme özellikleri

Malzeme: ASTM A105 Karbon Çelik (Kırılmış ve Normalleştirilmiş)

Standart Uygunluğu: ASME B16.5, API 6A, NACE MR0175

Mekanik özellikleri:

Çekim Gücü: ≥485 MPa.

Sertlik: ≤187 HB (işlenebilirlik için ısıtılan)

Korozyon Direnci: İsteğe bağlı kaplamalarla CO2 / H2S ortamları için idealdir

3- hassas üretim

Özel Geometri: Dairesel olmayan veya asimetrik şekiller için lazerle taranan profiller.

Standart olmayan Bolt Delikleri: CNC ile pozisyon doğruluğu ±0.2mm ile delindi

Basınç derecesi: Sınıf 150 ila 2500

Yüzey bitirme: Ra ≤3.2μm'ye kadar işlenmiştir (veya daha fazla korozyon koruması için kaplanmıştır).

3. Teknik Özellikler

Boyut aralığı: 2'den 48'ye kadar nominal çap (Özelleştirilebilir boyutlar).

Sıcaklık aralığı: -29°C'den 425°C'ye kadar (kriyojenik ve yüksek sıcaklıklı işlemlerle uyumludur).

Boyut Toleransı:

Dış çapı: ±1.5mm. Bolt delik dairesi (BHC): ±0.5mm.

4Avantajları:

✅ Özel tasarım esnekliği

Standart olmayan vida desenlerine ve pahalı kalıplar olmadan düzensiz şekillere uyarlanır, sonradan veya eski sistemler için idealdir.

Mevcut boru hatlarına sorunsuz entegrasyon için 3D modelleme desteği (STEP/IGES dosyaları).

✅ Yüksek Basınçlı Doğruluk

ASTM A105'lerin dövme yapısı, petrol sahası operasyonlarında yüksek patlama dayanıklılığı için kritik olan tekdüze tahıl akışını sağlar.

✅ Hızlı Çözüm

Prototipten toplu üretime 15-30 gün içinde (Küçük partiler kabul edilir).

✅ Uyum ve Güvenlik

NACE MR0175 sertifikası ekşi gaz (H2S) ortamları için kullanılabilir.

Yüzde 100 PT (Penetrant Test) veya UT (Ultrasonik Test) yüzey altındaki kusurları tespit etmek için.

5, Uygulamalar:

Petrol ve Gaz: boru hattı bağlantıları, kuyu başı flensleri, denizaltı ekipmanları.

Rafineriler: Yüksek sıcaklıklı reaktör flensleri, valf koleksiyonları.

Petrokimya: Asit dirençli flens eklemleri, kompresör sistemleri.

Enerji: Hidrolik güç üniteleri, jeotermal borular.

6Üretim süreci

1. Kırma ve şekillendirme ASTM A105 billetlerinin neredeyse net şekillere dönüştürülmesi.

2. Isı Tedavisi Mikrostrüktürü iyileştirmek için normelleştirme (900-950°C).

3. CNC İşleme Özel profiller ve vida delikleri için 5 eksenli CNC frezeleme.

4Yüzey Finishing Shot patlama + korozyon önleyici kaplamalar (ihtiyaçlıdır).

5Kalite Kontrolü Boyayı penetrant (PT) / ultrasonik (UT) testi + 3D CMM.
